冷库设计的重要意义：

在冷库方案初步设计阶段，影响项目投资的可能性为75%-95%，因为方案初步设计阶段，冷库的选址、建筑物的结构形式、外观设计、平面布置及装修标准应详细规划全部确定，这些在建筑工程中占工程总造价的75%-95%；

在技术设计阶段，只是对工程设计的合理性、可行性进行确定，而这一部分对工程造价的影响只占工程总造价的35%-75%；

在施工图设计阶段，影晌项目投资的可能性为5%-35%。冷库工程案例表明，设计费一般只相当于建设工程全寿命费用的1%以下，但正是这小于1%的费用，对工程造价的影响度占75%。

很显然，项目投资控制的关键在于方案设计阶段。要有效地控制工程造价，就要坚决把重点放在冷库设计阶段，以取得事半功倍的效果。

冷库设计方案依据：

A．《冷藏库建筑工程施工及验收规范》SBJ 11-2000

B．《压缩机、风机、泵安装工程施工及验收规范》GB 50275-98

C．《通风与空调工程施工及验收规范》GB 50243-97

D．《工业金属管道工程施工及验收规范》GB 50235-97

E．《自动化仪表工程施工及验收规范》GB 50093-2002

F．《电气装置安装工程电缆线路施工及验收规范》GB 50168-92

G．《制冷设备空气分离设备安装工程施工及验收规范》GB50274-98

冷库设计方案依据及参考资料:

冷库设计规范GB 50072-2010版

冷库设计手册

冷库设计方案组成:

一、项目基本概况：冷库设计方案概述

二、设计依据：冷库设计遵循的设计规范和标准

三、冷库制冷设备选型计算：根据冷库使用要求设计和配置设备机组，并作出相应计算

四、选用机组的主要技术资料

五、选用机组的主要配置表：把各种配置选用详细列表

六、冷库建筑结构

七、控制系统:包括控制方法与方式，报警和保护功能，数据监控与历史记录，系统参数菜单等

冷库设计方案的要点和难点：

冷库总平面图的合理布置、制冷系统原理图、制冷机房的设计；压缩机的选型；冷间内蒸发器的选型及布置，管道选型以及保温层厚度的确定。

冷库工程平面布置方案示例：

由于本冷库由功能分为冻结间和冷藏间，且两者之间库温要求不一致，所以两者分为两个独立的围护结构体，在使用上方便，建筑热工处理上互不影响，有利于向库温单一化、专业化、自动化发展。

由于本冷库属于小型冷库，冻结间和冷藏间面积都不大，所以不设库内穿堂，只在冻结间和冷藏间之间设常温穿堂。为保证冷库内的环境安全，在机房与冷库之间有墙隔开。

  冷库制冷系统设计应考虑和了解的重要因素：

1、用户要求

用户需要的冷库及其变化情况，供冷方式、载冷剂的温度以及用户使用场所和使用安装方面的要求等。

2、冷却水源

冷库工程建设地区附近的地面水和地下水的水量、水温和水质等情况。

3、气象条件

当地的气温、相对温度和夏季主导风向等。

4、制冷压缩机产品资料和有关设备的产品资料。

5、冷库工程项目的总平面图和其他有关资料。

冷库制冷系统设计的步骤和流程:

1、制冷量的计算与制冷设备的匹配

2、制冷机房的布置

3、制冷剂管道的设计

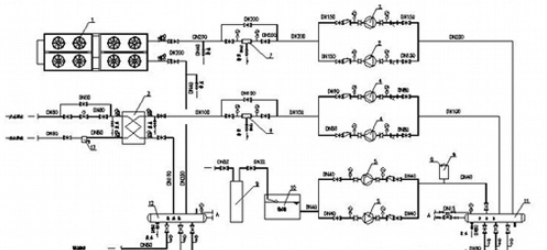

冷库设计图示例

如何看懂冷库设计图？

首先看图上的文字说明，了解图上所画的是采用什么电器装置，这些装置是用什么图形，是单线图还是多线图。

接着看图上所画的电源是从何而来，采用哪种配线方式，使用多大截面的导线，通过哪些电器装置，分配到哪些用电设备。

看比较复杂的电器控制线路图时，首先看系统原理接线图，了解冷库由哪些设备组成，有多少个回路，每个回路的作用和原理，然后再看安装接线图，查每个元件和设备安装在什么位置，与外部链接有哪些电缆，采用何种敷设方式等。

看比较复杂的电器控制线路图时，首先看系统原理接线图，了解冷库由哪些设备组成，有多少个回路，每个回路的作用和原理，然后再看安装接线图，查每个元件和设备安装在什么位置，与外部链接有哪些电缆，采用何种敷设方式等。

中瀚冷库设计团队优势

拥有设备、工艺、管道、结构、建筑、暖通等项目设计师10余名，提供一站式冷库制冷系统设计方案。
